- Haotično ponašanje vođenog nelinearnog pendula istražuje se crtanjem njegovog kretanja u faznom prostoru i izradom Poincareovog dijagrama. Ovi dijagrami se uspoređuju s kretanjem pendula kada nije haotično.

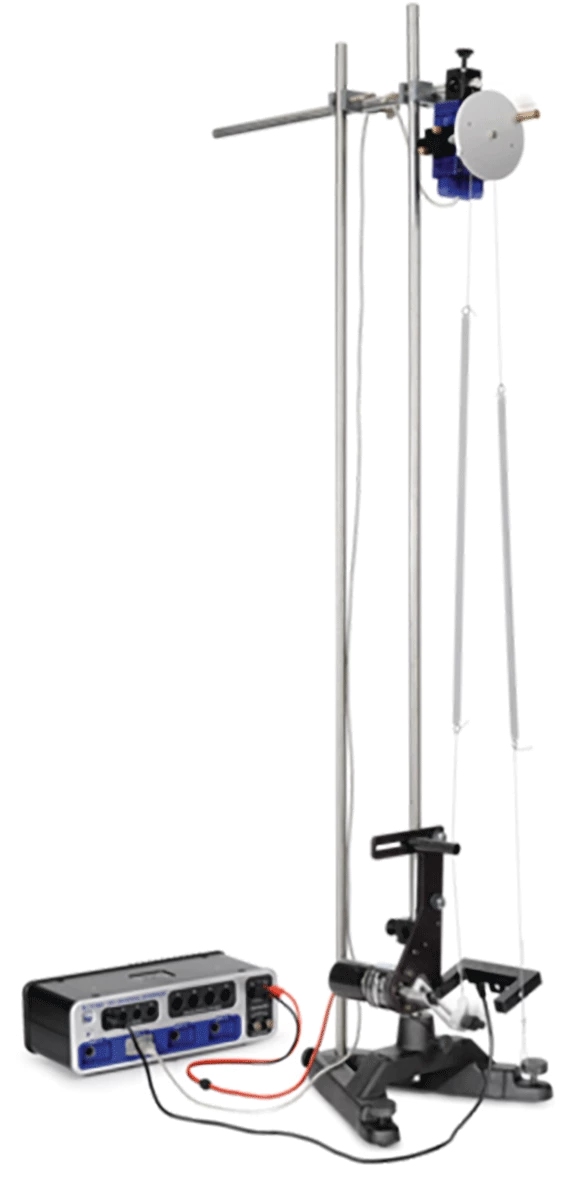

- Oscilator se sastoji od aluminijumskog diska povezanog sa dvije opruge. Tačkasta masa na rubu aluminijumskog diska čini oscilator nelinearnim. Frekvencija sinusoidalnog pokretača može se mijenjati kako bi se ispitao prijelaz od predvidljivog kretanja do haotičnog kretanja. Magnetsko prigušenje se može prilagoditi da bi se promijenila karakteristika haotičnog kretanja. Kutni položaj i brzina diska se bilježe kao funkcija vremena pomoću senzora za rotacijsko kretanje. Realno vremenski fazni dijagram se pravi grafom brzine rotacije u odnosu na kut pomaka oscilacije.
- Poincareov dijagram se također iscrtava u stvarnom vremenu i preklapa sa faznim dijagramom. To se postiže bilježeći tačku na faznom dijagramu jednom svakog ciklusa pokretačke ruke dok pokretačka ruka blokira fotokapiju.
- PASCO prednost: PASCO Capstone može iscrtati kretanje u faznom prostoru i preklopiti Poincareov dijagram u stvarnom vremenu, pokazujući studentima kako kretanje u faznom prostoru odnosi na stvarno kretanje oscilatora.
Tekst je mašinski preveden.
- set EX-5520A
- 1x Velika baza od šipke (ME-8735)
- 2x Šipke od nerđajućeg čelika, 120 cm (ME-8741)
- 1x Šipka od nerđajućeg čelika, 45 cm (ME-8736)
- 2x Multi-Klampe (ME-9507)
- 1x Haos/Pogonjeni Harmonijski dodatak (CI-6689A)
- 1x Mehanički oscilator/pogon (ME-8750)
- 1x PASPORT senzor za rotaciono kretanje (PS-2120A)
- 1x Fotokapija glava (ME-9498A)
Tekst je mašinski preveden.
Naziv: EX-5523A
Proizvođač: N/A
Uvoznik: MICOM BH D.O.O. Sarajevo
Zemlja porijekla: N/A
