- Dijagram P-V se generira kada se toplotni motor provodi kroz ciklus. Iz ovog dijagrama, mjere se toplota dodana plinu i rad koji motor obavlja kako bi se odredila efikasnost motora. Ova stvarna efikasnost se uspoređuje s teoretskom maksimalnom efikasnošću.

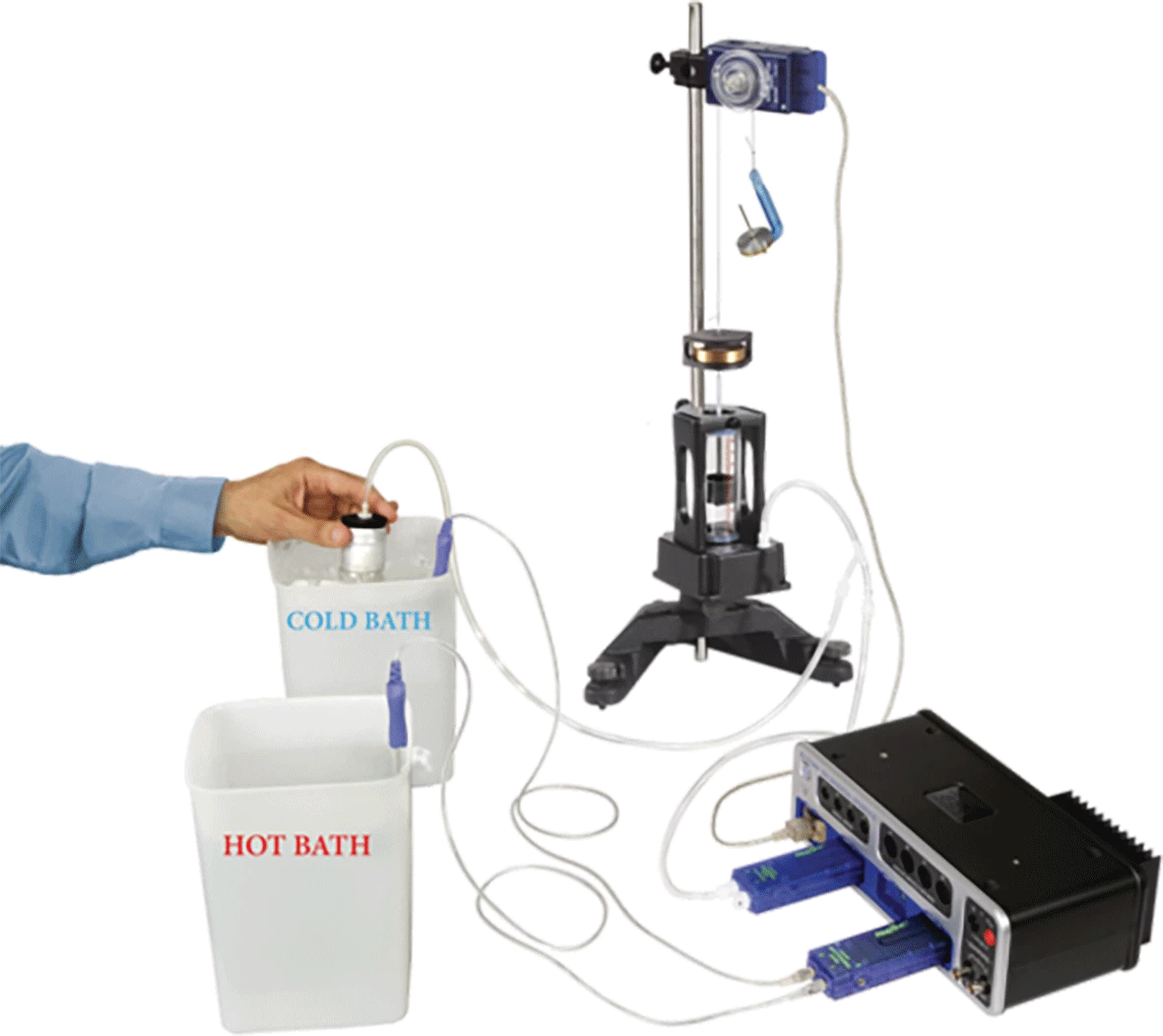

- Toplotni motor se sastoji od zraka unutar cilindra koji se širi kada je pridružena limenka uronjena u vruću vodu. Širi se zrak potiskuje na klip i radi rad podizanjem tega. Ciklus toplotnog motora se dovršava uranjanjem limenke u hladnu vodu, što vraća pritisak zraka i njegovu zapreminu na početne vrijednosti.
- Ciklus se provodi na sljedeći način:
- S limenkom u hladnom kupatilu, na platformu se stavlja masa od 200 g.
- Limenka se premešta iz hladne ka vrućoj kupki.
- Masa od 200 g se uklanja sa platforme.
- Limenka se vraća iz vruće kupke u hladnu.
- Promjena pritiska se mjeri Pomoću senzora za niski pritisak. Promjena visine klipa mjera se sa pričvršćenim konopcem preko kotura senzora rotacione pokretljivosti. Promjena kapaciteta se izračunava umnožavanjem promjene u visini klipa sa površinom presjeka klipa.
- PASCO prednost: Ovaj radni toplotni motor pokazuje kako se razlika u temperaturi može koristiti za obavljanje posla. Svaki deo ciklusa je lako prepoznatljiv, a stvarna efikasnost kao i maksimalna moguća efikasnost se lako mogu odrediti.
Tekst je mašinski preveden.
- set EX-5530B
- 1x Aparat za toplotni motor i gasne zakone (TD-8572A)
- 1x Velika baza štapa (ME-8735)
- 1x Skup masa i vješalice (ME-8979)
- 2x 3-Litarska plastična kanta (dupli paket) (ME-7559)
- 1x Konac
- 1x Inox štap, 90 cm (ME-8738)
- 1x PASPORT senzor za rotaciono kretanje (PS-2120A)
- 1x PASPORT senzor temperature za četiri mjesta (PS-2143)
- 1x PASPORT dvojni senzor pritiska (PS-2181)
