- Napon je induciran u namotaju koji se kreće kroz magnetsko polje. Proučavaju se Faradejev zakon i Lencovo pravilo, a energija disipirana u otporniku opterećenja se uspoređuje sa gubitkom energije magnetskog pendula.

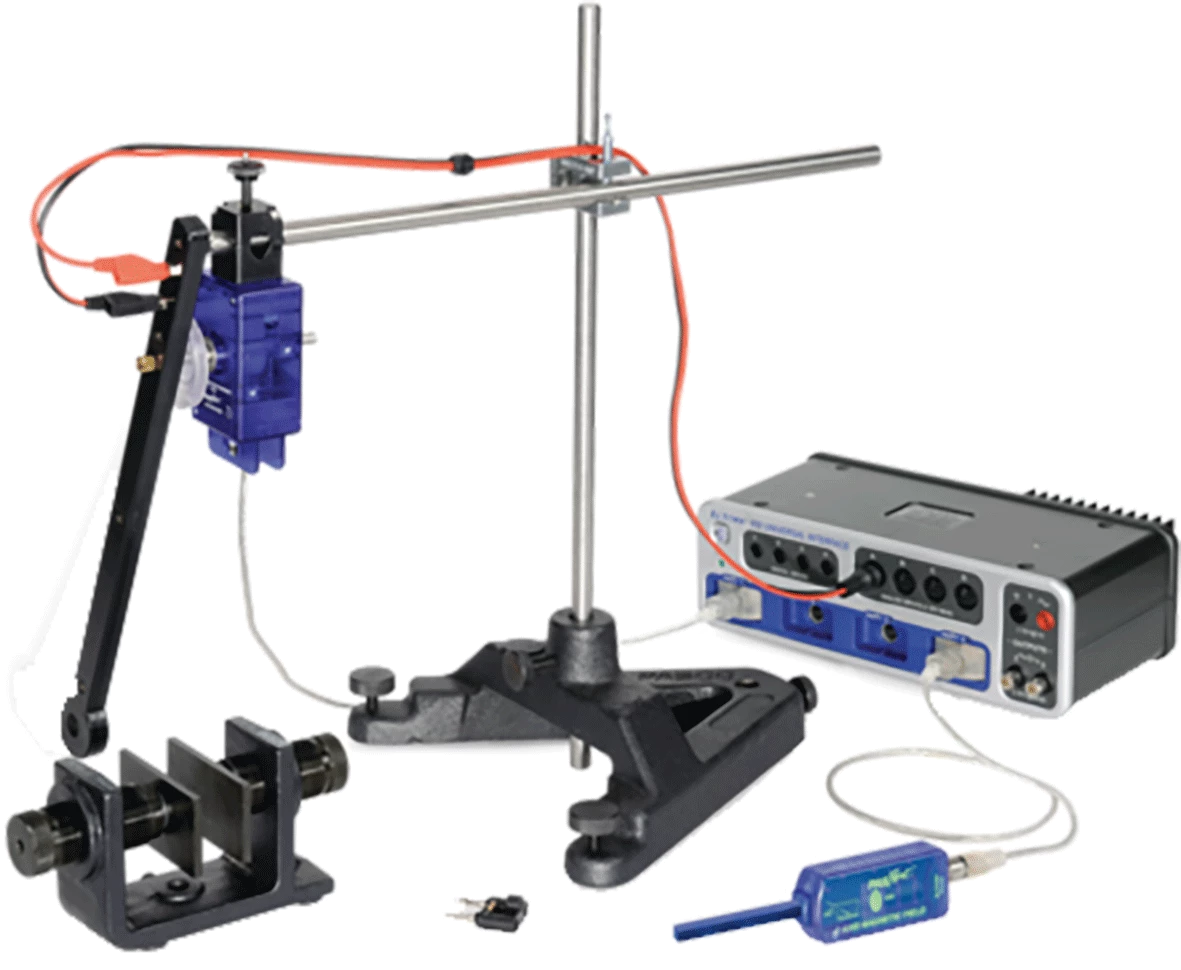

- Rigedni pendul sa namotajem na kraju prelazi kroz potkovičasti magnet. Rezistivno opterećenje je spojeno preko namotaja i inducirani napon se snima korištenjem senzora za napon. Kut se mjeri sa senzorom za rotacijski pokret, koji također djeluje kao pivot za pendul. Inducirani napon se iscrtava u odnosu na vrijeme i kut. Snaga disipirana u otporniku se izračunava iz napona, a energija pretvorena u toplotnu energiju se određuje pronalaženjem područja ispod krivulje Snaga versus Vrijeme. Ova energija se uspoređuje sa gubitkom energije utvrđenim iz amplitude i brzine pendula.
- Faradejev zakon se koristi za procjenu magnetskog polja magneta iz maksimalnog induciranog napona. Također, smjer induciranog napona kada namotaj ulazi i izlazi iz magnetskog polja se ispituje i analizira koristeći Lencovo pravilo.
- Prednost PASCO: PASCO Capstone™ izračunava energiju i snagu koristeći podatke o naponu i kutu. Inducirani napon i izračuni se iscrtavaju u realnom vremenu dok namotaj prolazi kroz magnet.
Tekst je mašinski preveden.
- set EX-5541A
- 1x Indukcijska šipka (EM-8099)
- 1x Velika osnovica štapa (ME-8735)
- 2x Nehrđajuća čelična šipka, 45 cm (ME-8736)
- 1x Multi-klupa (ME-9507)
- 1x Senzor napona (nezaštićen) (UI-5100)
- 1x PASPORT Senzor magnetskog polja sa 2 ose (PS-2162)
- 1x PASPORT Senzor za rotacijsko kretanje (PS-2120A)
- 1x Magnet sa promjenjivim razmakom (EM-8618)
Tekst je mašinski preveden.
Naziv: EX-5541A
Proizvođač: N/A
Uvoznik: MICOM BH D.O.O. Sarajevo
Zemlja porijekla: N/A
