- Diogram P-V se generira kad se toplotni motor vodi kroz ciklus. Iz ovog dijagrama, mjeri se toplota dodana gasu i rad kojeg motor izvršava kako bi se odredila njegova efikasnost. Stvarna efikasnost se zatim uspoređuje s teoretskom maksimalnom efikasnošću.

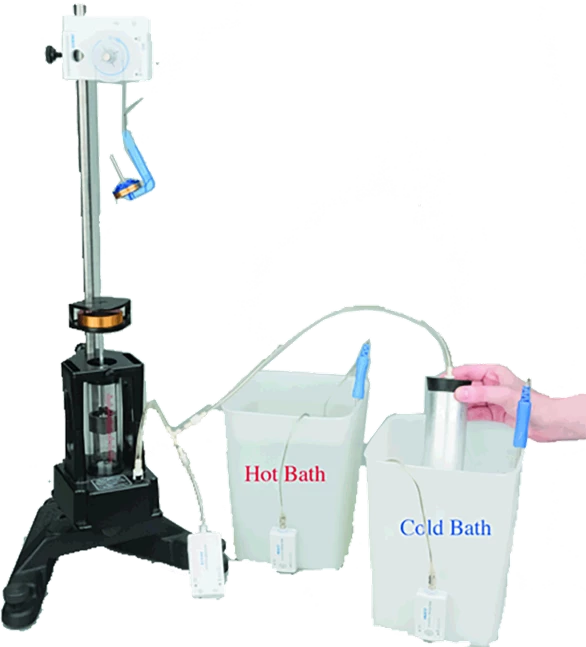

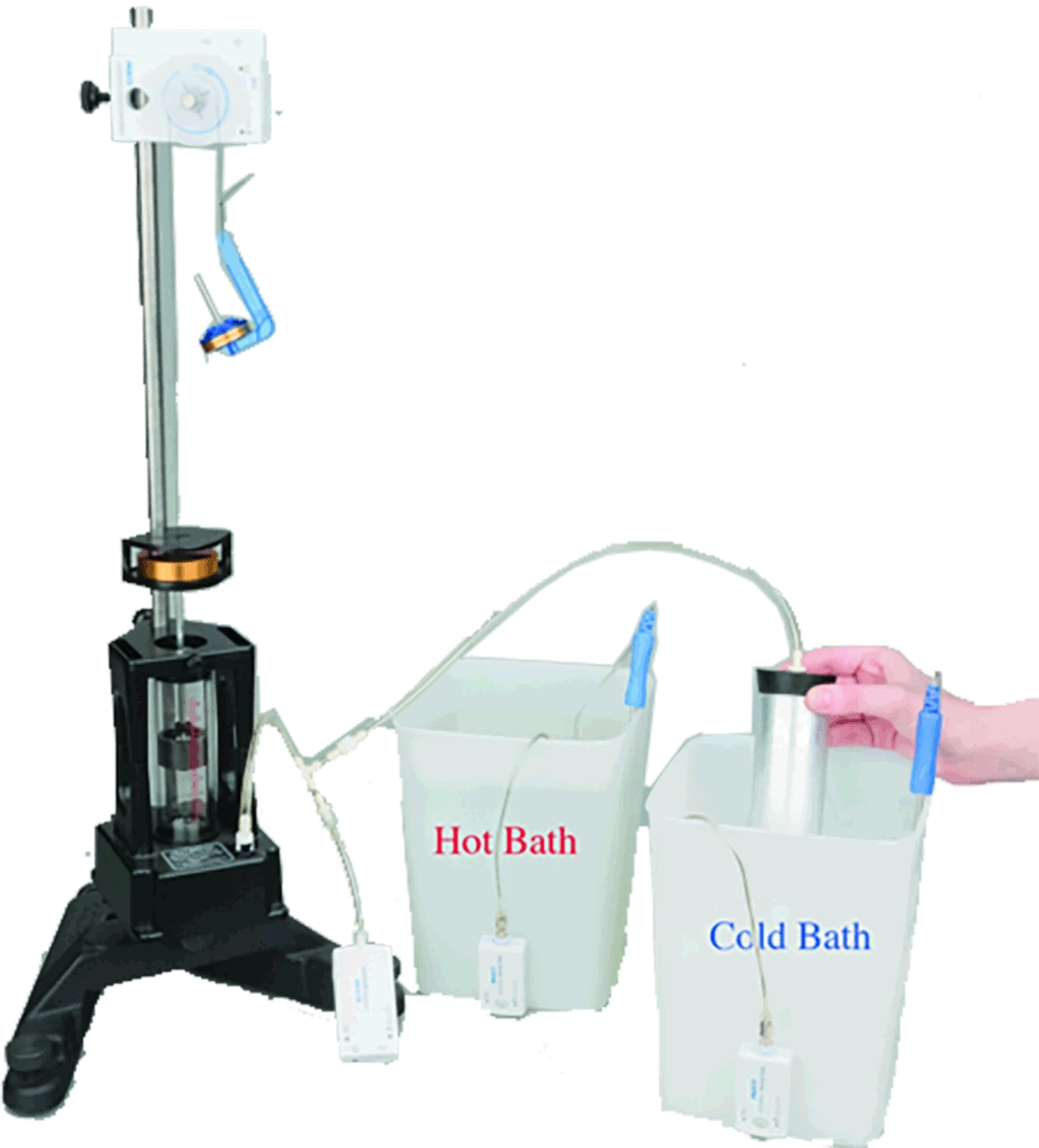

- Toplotni motor se sastoji od zraka unutar cilindra koji se širi kada se pridruženoj limenci dodaje toplo vode. Širi se zrak koji gura klip i obavlja rad podižući težinu. Ciklus toplotnog motora završava uranjanjem limenke u hladnu vodu, čime se vraća tlak zraka i volumen na početne vrijednosti.
- Ciklus se izvodi na sljedeći način:
- S limenkom u hladnoj kupelji, 200 g masa se postavlja na platformu.
- Konzervu se premješta iz hladne kupke u toplu kupelji.
- Uklanja se 200 g masa s platforme.
- Konzervu se premješta iz tople kupke u hladnu kupelji.
- Promjena tlaka se mjeri pomoću bežičnog senzora tlaka. Promjena visine klipa mjeri se pomoću povećane niti nad bežičnim senzorom rotacijskog kretanja. Promjena obujma se izračunava množenjem promjene visine klipa s poprečnim područjem klipa.
- Prednost PASCO: Ovaj radni toplotni motor pokazuje kako se razlika u temperaturi može koristiti za obavljanje rada. Svaki dio ciklusa lako je prepoznatljiv, a stvarna efikasnost, kao i najveća moguća efikasnost, lako se mogu odrediti.
Tekst je mašinski preveden.
- set EX-5630
- 1x Aparat za toplotni motor i zakon o gasu (TD-8572A)
- 1x Bežični senzor za rotacijsko kretanje (PS-3220)
- 1x Bežični senzor za pritisak (PS-3203)
- 2x Bežični senzor za temperaturu link (PS-3222)
- 2x PASPORT temperaturna sonda od nehrđajućeg čelika (PS-2153)
- 1x Velika baza šipke (ME-8735)
- 1x Šipka od nehrđajućeg čelika, 90 cm (ME-8738)
- 1x Set za masu i vešalicu (ME-8979)
- 1x Plastična kada od 3 litre (pakovanje od 2) (ME-7559)
Tekst je mašinski preveden.
Naziv: EX-5630
Proizvođač: N/A
Uvoznik: MICOM BH D.O.O. Sarajevo
Zemlja porijekla: N/A
