Stvaranje Posvećenog Modula za Mjerenje Struje Sa Više Tačaka
Pomoću DAQ-9600 Sistema
Precizno i efikasno mjerenje struje je ključni zahtjev u mnogim testiranjima, razvoju i kontrolnim aplikacijama, posebno u elektronici snage, testiranju baterija i validaciji automatizovanih sistema. GW Instek DAQ-9600 sistem za prikupljanje podataka nudi modularnu platformu dizajniranu za fleksibilnost i performanse. Pruža niz dodatnih modula koji podržavaju funkcije napona, struje, prebacivanja matrica i digitalnog I/O-a.
Posebno su zanimljivi DAQ-901 i DAQ-909 moduli za mjerenje struje, koji uključuju ugrađene kanale za mjerenje struje. Ovi moduli smanjuju kompleksnost sistema, povećavaju preciznost i omogućavaju struktuiranu konfiguraciju za aplikacije koje zahtijevaju akviziciju podataka o struji na više tačaka.
Dostupni Moduli i Mogućnosti Mjerenja

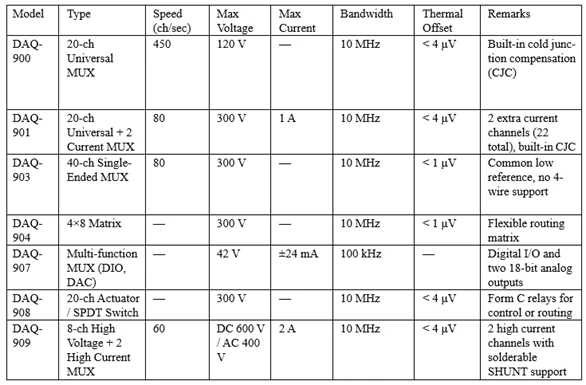

Sistem DAQ-9600 podržava sedam modularnih kartica koje se mogu instalirati u glavni okvir. Svaki modul nudi specifične mogućnosti da bi se prilagodio širokom spektru tipova signala i potreba za mjerenjem. Sljedeća tabela ističe ključne električne karakteristike i funkcionalnosti svakog modula, posebno one vezane za mjerenje struje:
Klasična metoda vs. Integrirano Rješenje
Kada je potrebno višestruko mjerenje struje, klasična metoda podrazumijeva postavljanje preciznih SHUNT otpornika u seriji sa mjerilima. Tada se struja indirektno mjeri tako što se uhvati pad napona preko SHUNT-a, koristeći Ohmov zakon (I = V/R). Iako je funkcionalna, ova metoda pati od varijabilnosti koja nastaje zbog mehaničkih veza —kao što su čvrstoća ili starenje terminalnih vijaka—koji mogu uzrokovati nedosljedan kontakt otpora i, posljedično, nepreciznosti mjerenja.
Modul DAQ-909 (8-kanalni visokonaponski + 2-kanalni visokostrujni multiplekser) nudi integrirano i pouzdanije rješenje. Uključuje posvećene podloge za lemljenje za direktno montiranje SHUNT otpornika. Ovaj dizajn eliminiše mehaničku varijabilnost uklanjanjem potrebe za vijkovima na terminalima. Lemljene veze nude poboljšanu termalnu i električnu stabilnost, što rezultira konzistentnijim mjerenjima struje.
Podrškom za mjerenje visokog napona i visoke struje, DAQ-909 se pretvara u robustno, posvećeno rješenje za mjerenje struje, posebno prikladno za testne okruženja visoke gustine.
Preporučene Vrijednosti SHUNT-a
Da bi se osigurala optimalna rezolucija i minimalni pad napona preko SHUNT-a, odgovarajuće vrednosti otpornika treba odabrati na osnovu očekivanog opsega struje:
- 1 Ω: Preporučljivo za mjerenje malih struja u rasponu miliamperi (mA). Pruža veći signal napona za bolju rezoluciju.
- 0.1 Ω: Preporučuje se za mjerenje struja u rasponu amperi (A), do 2 A. Balansira između gubitka snage i pada napona.
Konfiguracija Softvera: DAQ-Data Logger
DAQ-Data Logger softver olakšava mjerenje u realnom vremenu, logovanje i analizu signala napona i struje. Za mjerenje struje korišćenjem SHUNT otpornika, softver treba konfigurisati na sljedeći način:

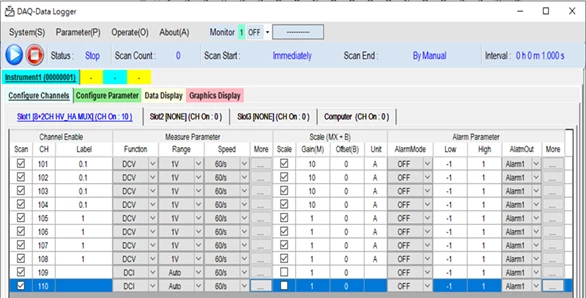

1. **Postavite način mjerenja na DCV**
Odaberite mod 'DC Voltage' kako biste izmerili pad napona preko SHUNT otpornika zalemeljenog na DAQ-909.
2. **Omogućite Linearnu Konverziju (MX+B) **
Koristite ugrađenu funkciju linearne skale kako biste konvertovali napon u struju:
- **M = 1/R**, gdje je R vrijednost SHUNT-a
- **B = 0** (bez pomaka)
Primjer: Za SHUNT od 0,1 Ω postavite M = 10. Formula postaje:
'Struja (A) = 10 × Napon (V)

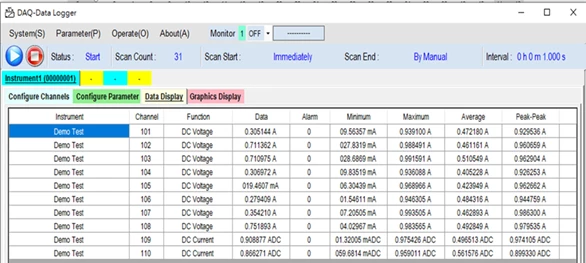

Ovaj pristup omogućava inženjerima da direktno tumače vrijednosti struje unutar softverskog interfejsa, omogućavajući praćenje u realnom vremenu i logovanje podataka u amperima.
DAQ-9600 platforma, u kombinaciji sa DAQ-909 modulom, pruža sveobuhvatan i pouzdan okvir za aplikacije mjerenja struje na više tačaka. Raspoloživost integrisanih kanala visoke struje sa podrškom za lemljenje SHUNT-a otklanja uobičajene izvore greške i povećava robustnost sistema.
Ova konfiguracija je posebno povoljna u aplikacijama koje uključuju nadzor snage, evaluaciju energetske efikasnosti, karakterizaciju električnog opterećenja i automatizovana testna okruženja. U kombinaciji sa intuitivnim DAQ-Data Logger softverom, korisnici imaju koristi od visokorezolutne akvizicije podataka, pojednostavljene konfiguracije i direktnih očitanja struje, čime se pojednostavljuje postavljanje i analiza u zahtjevnim laboratorijskim ili proizvodnim test uslovima.
