- Serija modula PEL-5000G ima sopstvenu kontrolnu i prikaznu tablu, podržava režime rada:
- CC (konstantna struja)
- CR (konstantni otpor)
- CV (konstantan napon)
- CP (konstantna snaga)
- Dinamički režim
- Moguće daljinsko upravljanje putem interfejsa: RS232, Ethernet, USB i GPIB.
- Turbo režim je dizajniran za testiranje preopterećenja i zaštite, uključujući:
- OCP (zaštita od prevelike struje)
- OPP (zaštita od prevelike snage)
- Kratki spoj za AC/DC i DC/DC izvore napajanja
- Zaštitu baterijskih sistema BMS (Over Charge/Discharge i kratki spoj)
- Testiranje osigurača, prekidača i PTC komponenti (Blow/Not Blow)
- Podrška za testove zaštite baterija: SHORT, OCCP, OCDP, gdje se mjeri vršna struja pre zaštite i vrijeme reakcije zaštite.
- Funkcije sa jednim tasterom za BMS, osigurače, OCP i OPP na modulu, za efikasniji test.
- Dinamička simulacija u režimima CC i CP, sa individualno podesivom brzinom rasta/opadanja struje.
- Postoji ulaz za spoljašnji signal za simulaciju specifičnih talasnih oblika opterećenja.
- Podešavanje trajanja kratkog spoja, kao i funkcije SHORT_VH i SHORT_VL, sa mjerenjem napona i struje kratkog spoja.
- Programabilno uključivanje/isključivanje opterećenja na zadatom naponu.
- GO/NG merač za proveru.
- Prikaz polariteta napona može biti “+” ili “-”.
- Velika memorija za čuvanje i vraćanje do 150 setova test parametara i statusa, sa mogućnošću poziva u realnom vremenu i podešavanja po potrebi.
- Dizajn visoke gustine snage 4U/6kW, pogodan i za bench testiranje.
- Turbo režim dozvoljava korištenje do 1,5 puta nazivne snage ili struje u periodu do dvije sekunde.
- Turbo režim može raditi zajedno sa OCP, OPP, BMS, kratkim spojem, surge i hot plug-in testovima.
- Visoka otpornost na okolnu temperaturu; modeli sa 4kW i 5kW nisu pogođeni temperaturom okoline u radu.
- Moguće podešavanje vrijednosti stanja nakon uključenja.
- Podešavanje trajanja kratkog spoja tokom testa.
- Prikaz polariteta napona može se konfigurisati kao pozitivan (“+”) ili negativan (“-”).
- Opcioni interfejsi: GPIB, RS232, USB, LAN.
- Funkcije testiranja zaštite za baterijske BMS sisteme.
- Zaštita protiv: napona (V), struje (I), snage (W) i još nekih parametara.
- Visokonaponsko DC elektronsko opterećenje
- Priručnik za upotrebu serije PEL-5000G
- BANANA KONEKTORI : Molimo pogledajte Fig.1 x 1
- BNC – BNC KABL : BNC do BNC KABL, 1m x 1
- HD-DSUB : 15PIN paralelna žica Paralelna Žica x 1
- PEL-028 : RUČICE, U-oblikovana ručka (pričvršćena za nosač)
- PEL-031 Sklop za montažu na policu za PEL-5000G

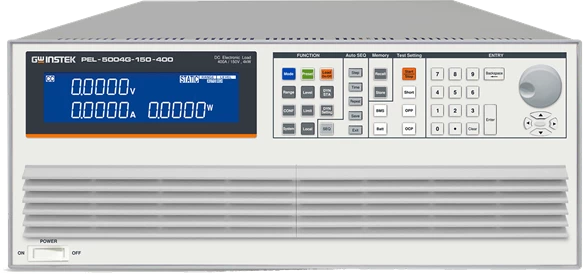

Naziv: GW Instek PEL-5000G Series
Proizvođač: GW Instek
Uvoznik: MICOM BH D.O.O. Sarajevo
Zemlja porijekla: N/A
