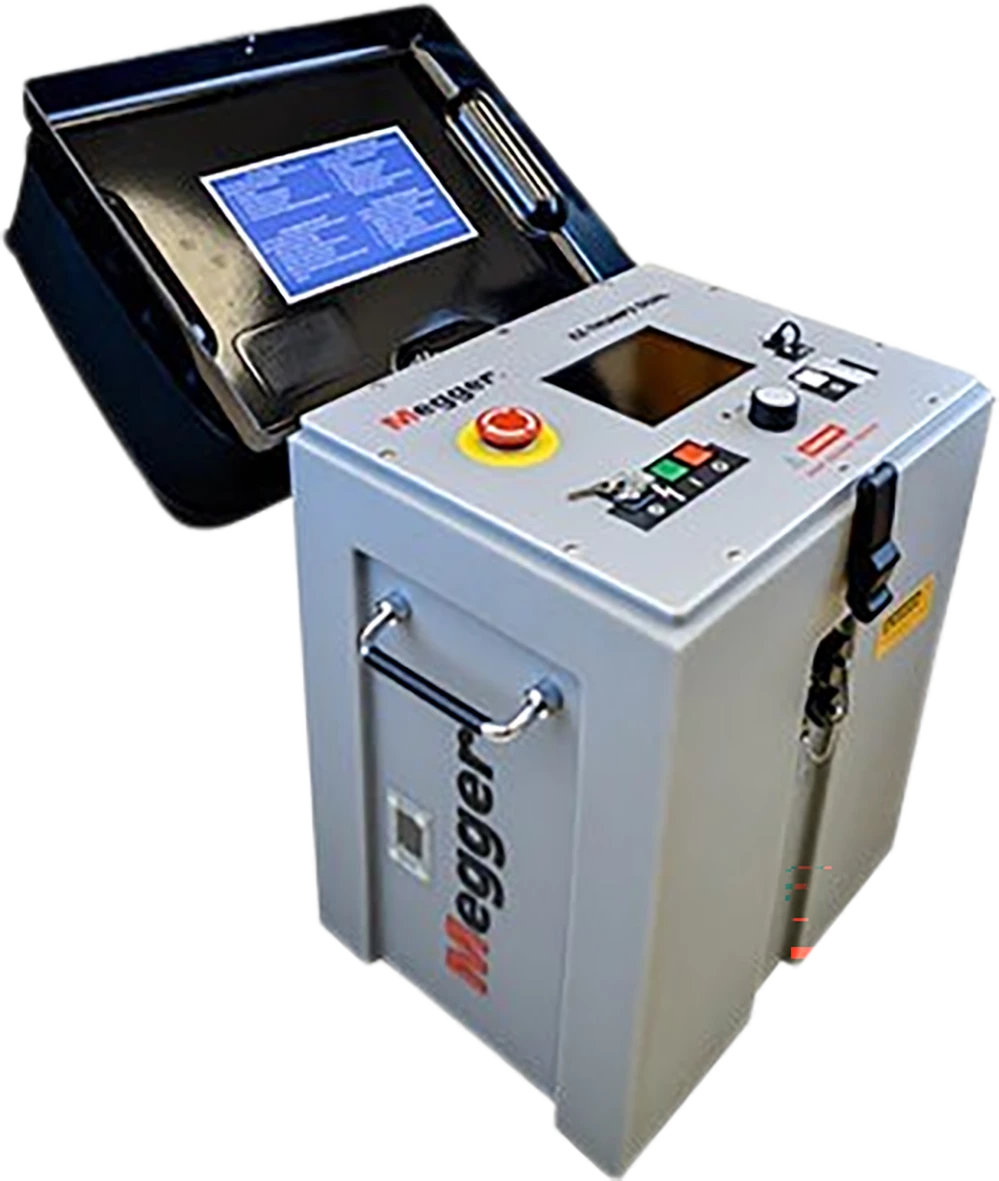

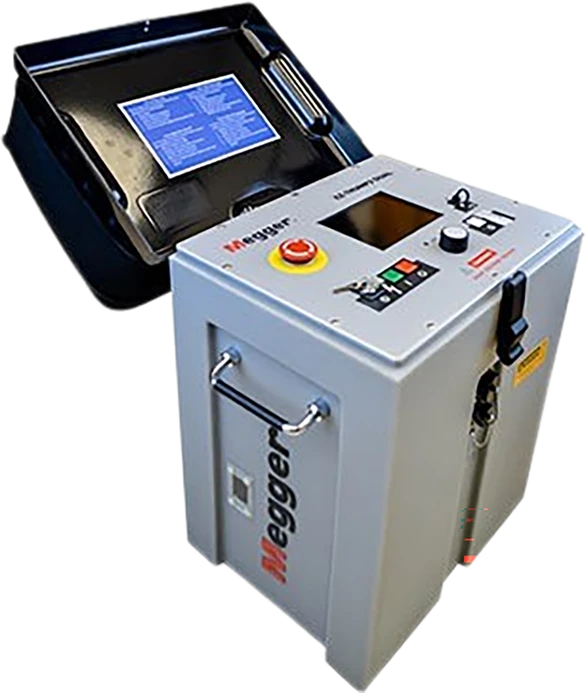

- EZ-THUMP model od 12 kV je kompaktan i lagan, pokretan baterijom i AC linijom, prenosivi sistem za lociranje kvarova na kablovima. Dizajniran je za brze, efikasne, tačne i sigurne operacije lociranja kvarova radi značajnog smanjenja vremena ispada za korisnike sistema. Zbog svoje prenosive i robustne kutije, idealan je za sve tipične operacije lociranja kvarova na kablovima srednjeg napona. Model od 12 kV se obično koristi kao deo koncepta lociranja kvarova "satelit" za udaljena područja koja mogu imati manje česte kvarove, kada su jednostavno rukovanje, mala težina i ekonomičnost važni, ili za teško dostupne lokacije u unutrašnjosti grada. Ova jedinica obično ne zahteva podešavanja i upravlja se pomoću jedinstvenog i jednostavnog za praćenje E-TRAY GUI i rotirajuće kontrolne ručice. Vodi korisnika automatski kroz cijeli proces lociranja kvarova, počevši s Hipot testom, a zatim slijedi korak predlokacije i precizno lociranje. Tokom ovog procesa u tri koraka, test podaci će biti sačuvani i upotrijebljeni u teškim situacijama lociranja kvarova za tumačenje rezultata i davanje savjeta korisniku što učiniti dalje.
- KARAKTERISTIKE:
- TDR metoda za predlokaciju veoma niskih otpornih kvarova na kablovima, bilo faza do faze ili faza do neutralne, ili po upoređivanju parova
- Preliminarna lokacija kvarova visokog otpora zbog prekidača metodom Arc Reflection (ARM®) s karakteristikom MULTISHOT tehnologije za optimalno hvatanje kvarova
- Jednostepeni 500 Joule generator udara za precizno oslikavanje visoko otpornih kvarova do 12kV
- DC testiranje za detekciju prekida.
- Mjerenje otpornosti izolacije.
- Testiranje plašta i lociranje kvarova na plaštu.
- PRIMJENE
- HV testiranje (dokaz/testiranje izolacije, testiranje plašta) Koristi se za testiranje dielektrične čvrstoće izolacije kabla ili plašta i, ako test ne prođe, za određivanje napona prekida. U tu svrhu se na testirani kabl primjenjuje napon do 12 kV (test plašta obično ograničen na 5kV) koji pokazuje vrijednost otpora.
- Predlokalizacija kvarova
- Nakon identifikacije tipa kvara kao visoko otporni / prekidač, lokacija bilo kojeg kabela srednjeg napona tipa koncentrični neutralac može se odrediti pomoću ARM. U ARM-u, luk prekidača stvara privremeni "skakač" za neutralnu zemlju. Tokom ovog stanja, vrše se mjerenja Multishot TDR, što je u osnovi kratak spoj kvara koji daje negativni odraz na lokaciji kvara.
- Kvarovi identificirani kao vrlo niski otporni / bez prekida u ekraniranim kablovima mogu se predlokirati koristeći TDR metodu.
Tekst je mašinski preveden.
- Set Testnih Kablova
- Futrola
Tekst je mašinski preveden.
Naziv: MEGGER EZ THUMP
Proizvođač: N/A
Uvoznik: MICOM BH D.O.O. Sarajevo
Zemlja porijekla: N/A
