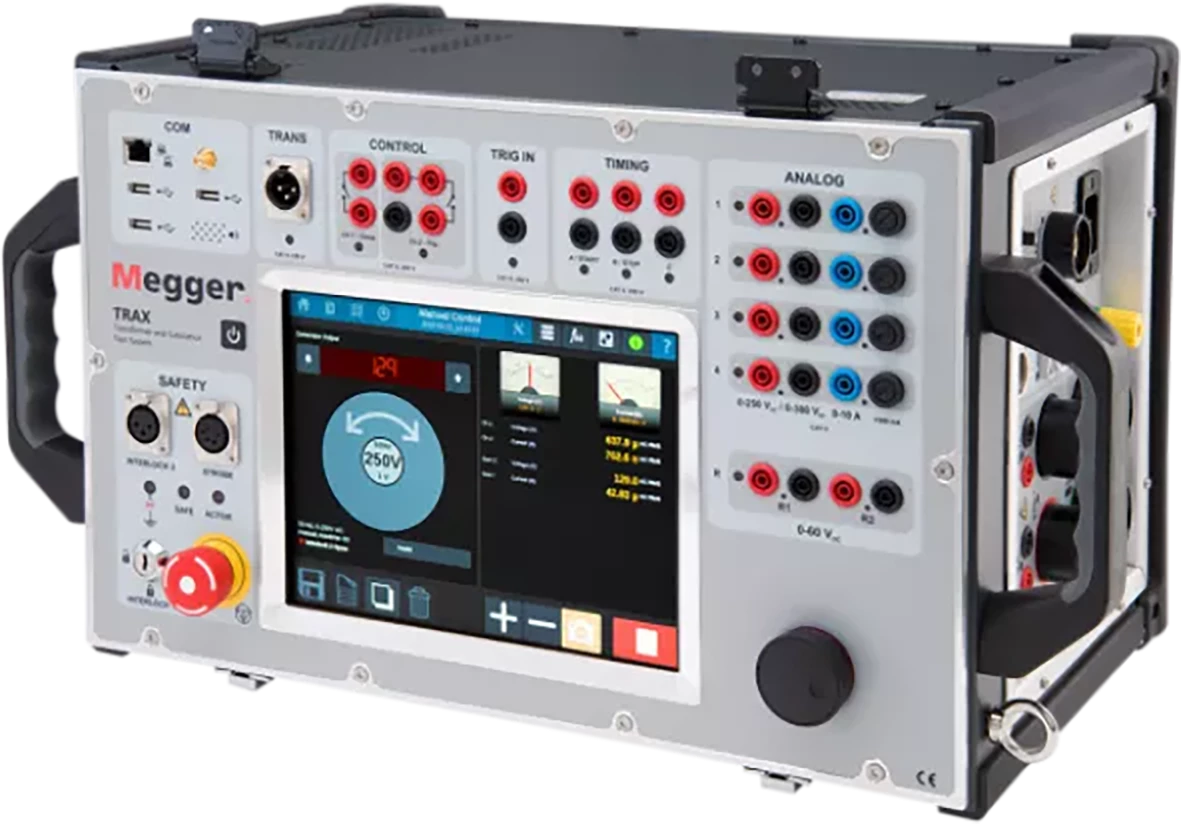

- TRAX je multifunkcionalno rješenje za testiranje transformatora i podstanica. TRAX aplikacije se protežu od energetskih transformatora, gdje nudi nekoliko jedinstvenih i izuzetnih funkcija, do instrumentnih transformatora, prekidača struje i mnogih drugih komponenti podstanice.
- TRAX uključuje ukupno 10 generatora svaki podešen prema zahtjevima specifičnog testa u kojem se koriste. U kombinaciji s najširim rasponom ulaza u industriji, uvijek ćete moći obavljati svoja mjerenja prema najvišem standardu. Standardni izlaz napona i struje je 800 A i 2200 V (TRAX 280) ali se može povećati koristeći pomoćne instrumente TDX 120 (napon do 12 kV) ili TCX 200 (struja do 2000 A). Mjerenja DC mogu se izvršiti s 100 A pravog DC, ne samo ispravljenog AC.
- Za svaku aplikaciju i budžet, TRAX je dostupan u verzijama s ili bez ekrana na dodir, kao i u verzijama za 200 ili 800 A AC izlaz.
- Područja primjene TRAX-a mogu se znatno proširiti korištenjem pomoćnih instrumenata:
- TDX120 – Dodatak za tan delta / faktor snage do 12 KV
- TCX200 – Dodatak visoke struje za primarno testiranje injekcije do 2000 A
- TSX303 – Automatizovana 3-fazna kutija za prekidače za jednostruko povezivanje, što rezultira bržim testiranjem energetskih transformatora
- TSX300 – Ručna kutija za prekidače za lakše povezivanje tokom testiranja energetskih transformatora
- Kit za testiranje impedanse linija – Kit za testiranje impedanse linija sa TRAX-om
- TRAX sistem također obuhvata setove kablova i pribor za povezivanje za baš svaki zamislivi test.
- TRAX ima grafički korisnički interfejs zasnovan na aplikacijama koji je lako naučiti i izuzetno lako koristiti. Sve aplikacije imaju zajednički raspored i interfejs, a postavke testnih objekata se čuvaju između testova.
- Manje vremena za obuku i rad znači više vremena za testiranje.
- Aplikacije se isporučuju u paketima specifičnim za aplikacije:
- Energetski transformator – standardni i napredni
- Instrumentni transformator
- Podstanica
- Impedansa linija
- Nove aplikacije i paketi aplikacija se neprestano razvijaju i nova funkcionalnost može se lako dodati putem softverskog ažuriranja.
- TRAX aplikacije koriste TRAX hardver do maksimuma i uključuju mnogo karakteristika na vrhu tehnologije:
- Mjerenje otpornosti namotaja i kontakta do 100 A pravog DC za najbolju tačnost
- Adaptivni algoritam za brže i optimalno demagnetiziranje transformatora
- Pravo dinamičko mjerenje otpornosti prekidača pod opterećenjem
- Pojedinačno temperaturno ispravljeno testiranje tan delta / faktor snage i kapaciteta na 12 kV / 500 mA
- Ugrađeni analizator prekidača struje
- Ručni način rada za napredno otklanjanje problema ili dizajniranje sopstvenog testa
- Mjerni podaci su najvredniji resurs testera i TRAX je dobro pripremljen da izvuče najbolje iz vaših mjerenja:
- Potpuni generator izvještaja koji gradi izvještaj dok testirate je uključen u TRAX
- Podaci TRAX-a mogu se također izvesti kao pdf ili u softver za upravljanje imovinom Meggers PowerDB
- Izlaz podataka preko USB-a, ažuriranja softvera preko interneta i daljinsko upravljanje preko PC-a
Tekst je mašinski preveden.
- Paket aplikacija za softver označen sa * je podržan i kada se koristi automatski switchbox TSX303
- Ručna kontrola
- Uključeno u sve TRAX verzije
- Višekanalni multimetar
- Osciloskop
- LCR metar
- Merenje faznog ugla
- AC i DC generator
- Analiza i proračuni
- Standardni transformator uključen u TRAX verzije za testiranje napajanja transformatora
- Rezistencija namotaja sa kontinuitetom OLTC*
- Jednofazno do 100 A
- Trofazno/šest namotaja do 16 A (sa TSX300/303)
- Adaptivna demagnetizacija*
- Odnos obrtaja do 250 V sa uzbuđujućom strujom*
- Uzbuđujuća struja
- Kratkotrajna impedancija (curenje reaktancije) AJ-8010X
- Napredni transformator (opciono)
- Dinamička OLTC mjerenja: Istinito DRM sa vremenom prebacivanja i otporima, talasima, nagibom i strujom motora. Za otporne, reaktivne i vakuum tipove regulatora na primarnoj ili sekundarnoj strani*
- FRSL (frekventna odziv gubitaka)
- Magnetna ravnoteža
- Uzbuđujuća struja (GOST) AJ-8020X
- Transformator instrumenta (opciono)
- Uključeno u TRAX verzije za testiranje transformatora instrumenta
- CT omjer, opterećenje, ekscitaciona kriva (tačka savijanja) (knee point), polaritet, otpor namotaja
- VT omjer, opterećenje (ručno), polaritet AJ-8030X
- Podstanica (opciono)
- Pogledajte preporučene dodatke ispod
- Analizator prekidača
- Merenje faznog ugla (ručno)
- Zemljanje/zemljenje/impedancija (ručno)
- Primarno ubrizgavanje vremena (samo TRAX 279/280 ili TCX200) AJ-8040X
- Impedancija linije (opciono)
- Uključeno u komplet za impedanciju linije AJ-69690
- Merenje impedancije linije
- Proračun K-faktora AJ-8050X
- Opciono:
- Tan delta / faktor snage softver
- Aktiviran kada je opcionalni TDX120 povezan sa TRAX
- Tan delta / faktor snage i kapacitivno testiranje na maksimalno 12kV i 500mA
- Opseg frekvencija 1-505Hz
- Također podržava usko potrošnju dijelatnu frekvencijsku odziv (frekvencijski pomak), testiranje kipa i ručni mod uključujući i balansiranje eksternog induktora
- Automatska individualna korekcija temperature (ITC) i detekcija zavisnosti napona (VDD)"
Tekst je mašinski preveden.
Naziv: MEGGER TRAX
Proizvođač: N/A
Uvoznik: MICOM BH D.O.O. Sarajevo
Zemlja porijekla: N/A
