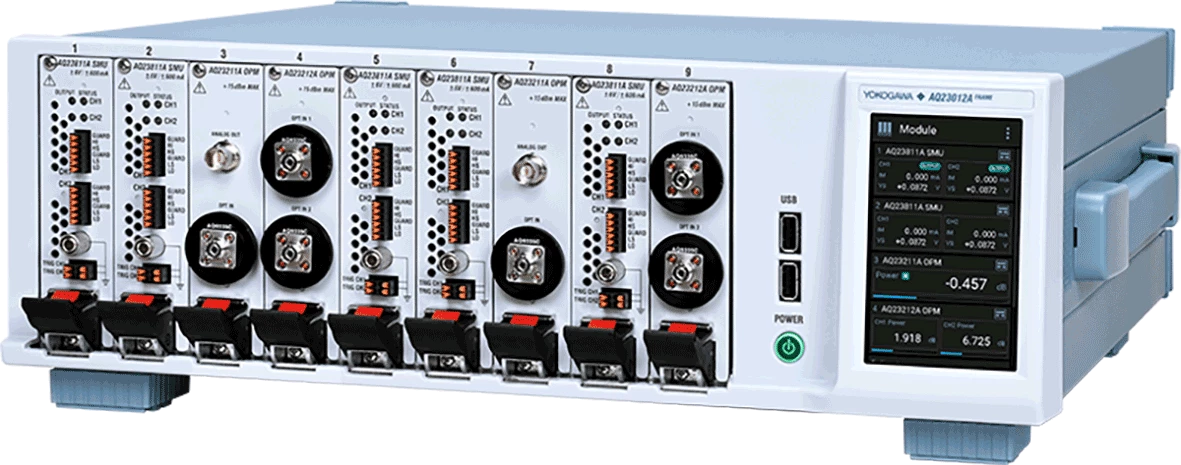

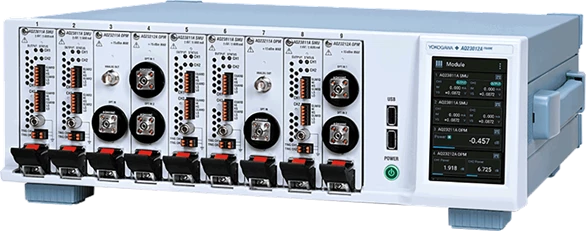

- AQ2300 serija je napredno testno rješenje Yokogawa za silicijsku fotoniku, poluprovodnike, optička vlakna, pasivne komponente i opremu za optičke komunikacije. Pokriva primjenu od R&D do proizvodnje.
- Ramovi su dostupni u 3-slot i 9-slot tipovima i mogu se fleksibilno prilagoditi malim i srednjim mjernim sistemima.
- Proširivo do 18 kanala s 2-kanalnim modulima
- Može se odabrati digitalno I/O sučelje
- Sistemi za sinkronizaciju s 3 okidača
- Pojednostavljena prilagodba odziva
- Prijenos podataka visoke brzine
- Pohrana mjernih podataka do 100 k točaka po kanalu
- Izolacija između kanala i između modula
- Moduli koji se mogu zamijeniti bez prekida rada
- Šasija: AQ23011A /AQ23012A (Broj slotova: 3 ili 9 slotova)
- Daljinsko sučelje: Ethernet, USB (Type-C), GP-IB (Opcionalno)
- Eksterno sučelje: Trigger I/O, Trigger I/O 2 ili Digital I/O (Dostupne opcije)
- Eksterno sučelje za pohranu: USB (Type-A)
- SMU (Source Measure Unit): AQ23811A
- ±6 V/±600 mA, 2 kanala (1 slot)
- Voltmetrijska točnost: ±0.02%
- Tokovna točnost: ±0.03% (Raspon od 20 μA do 200 mA)
- Izlazna forma vala: DC, impuls (50 μs do 1 sekunde)
- Rezolucija: 100 μV/1 pA
- Pomak: Linearni, Logaritamski, Program
- OPM (Optički mjerač snage)
- AQ23211A
- Broj kanala: 1 kanal (1 slot)
- Raspon snage (CW): -90 do +15 dBm
- Raspon talasne dužine: od 800 do 1700 nm
- Nesigurnost: ±2.5%
- Minimalno vrijeme prosječnog vremena: 20 μs
- Primjenjivo vlakno: SMF (ITU-T G.652.D)
- Poveznica: FC, SC, LC, MU
- Analoški izlaz: Otprilike 0 do 2 V/Otprilike 0 do 5 V
- AQ23212A
- Broj kanala: 2 kanala (1 slot)
- Raspon snage (CW): -90 do +15 dBm
- Raspon talasne dužine: od 800 do 1700 nm
- Nesigurnost: ±2.5%
- Minimalno vremena prosječnog vremena: 20 μs
- Primjenjivo vlakno: SMF (ITU-T G.652.D)
- Poveznica: FC, SC, LC, MU
Tekst je mašinski preveden.
- Yokogawa glavni računar sa odabranim opcijama
- + odabrani moduli i opcije
Tekst je mašinski preveden.
Naziv: Yokogawa AQ2300 series
Proizvođač: N/A
Uvoznik: MICOM BH D.O.O. Sarajevo
Zemlja porijekla: N/A
