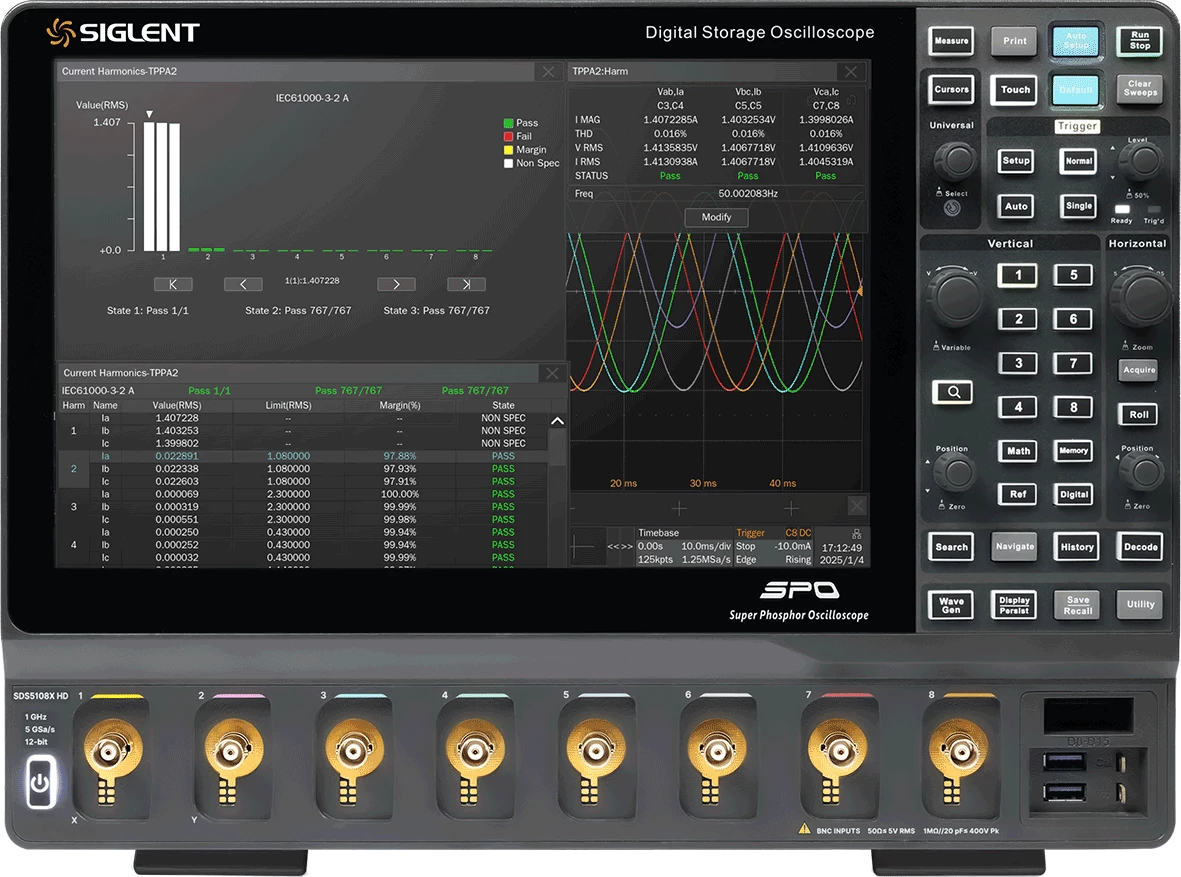

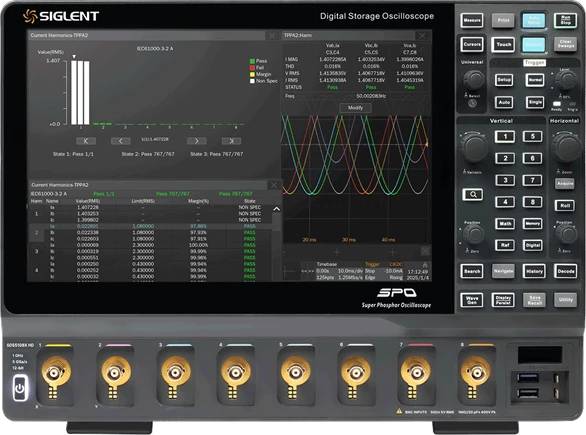

Siglent SDS 5000X HD series

• 8/6/4 analogna kanala za SDS 5000X HD
• Širina pojasa do 1 GHz sa brzinom uzorkovanja do 5 GSa/s
• 12-bitni ADC (analogno-digitalni konverter)
• Nizak nivo šuma: 140 μVrms pri 1 GHz (tipično)
• Brzina hvatanja talasnih oblika do 160.000 wfm/s u normalnom režimu i do 650.000 wfm/s u sekvencijalnom režimu
• Podrška za 256 nivoa intenziteta i prikaz u bojama po temperaturi
• Dužina talasnog oblika do 2,5 milijarde tačaka po kanalu
• Digitalni sistem okidanja (trigger)
• Edge (ivica), Slope (nagib), Pulse (impuls), Window (prozor), Runt, Interval, Dropout, Pattern (šablon), Qualified, N-ti ivica, Setup/hold, Delay i Video (sa podrškom za HDTV)
• Zone Trigger olakšava napredna okidanja
• Podržani protokoli: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester i ARINC429
• Maksimalna dužina zapisa podeljena na segmente (do 170.000), prema korisnički definisanim uslovima okidanja, sa vrlo kratkim „mrtvim“ intervalima između segmenata za hvatanje događaja
• Maksimalna snimljena dužina do 170.000 frejmova
• Više od 60 parametara, sa podrškom za statistiku, histogram, praćenje, trendove, gating mjerenja, kao i mjerenja u režimima matematike, istorije i memorije
• 8 matematičkih "tragova" sa podrškom za 8 Mpts FFT, filtere, sabiranje, oduzimanje, množenje, dijeljenje, integraciju, diferencijaciju, kvadratni korijen i druge, uz uređivač formula
• Pretraga, navigacija, digitalni voltmetar, brojač, histogram talasnog oblika, Bodeov dijagram, analiza snage i Double Pulse Test
• Hardverski ubrzana funkcija prosjeka (Average) i Hi-Res rezolucija
• Hardverski test maske visokih brzina sa uređivačem maski za pravljenje korisnički definisanih maski
• 16 digitalnih kanala
• Podrška za eksterni generator talasnih oblika od 50 MHz
• Veliki 12,1” TFT-LCD ekran rezolucije 1280 x 800
• Kapacitivni ekran osjetljiv na dodir
• Interfejsi uključuju: 2x USB Host 3.0 (1x za SDS5000L), USB 2.0 Host, USB 3.0 uređaj (USBTMC), 1000M LAN, HDMI, eksterni trigger ulaz, pomoćni izlaz (Pass/Fail, Trigger Out), 10 MHz ulaz i izlaz
• Ugrađeni web server omogućava daljinsku kontrolu preko LAN porta koristeći web preglednik
• Podrška za SCPI komande za daljinsku kontrolu
• Podržani eksterni miš i tastatura
