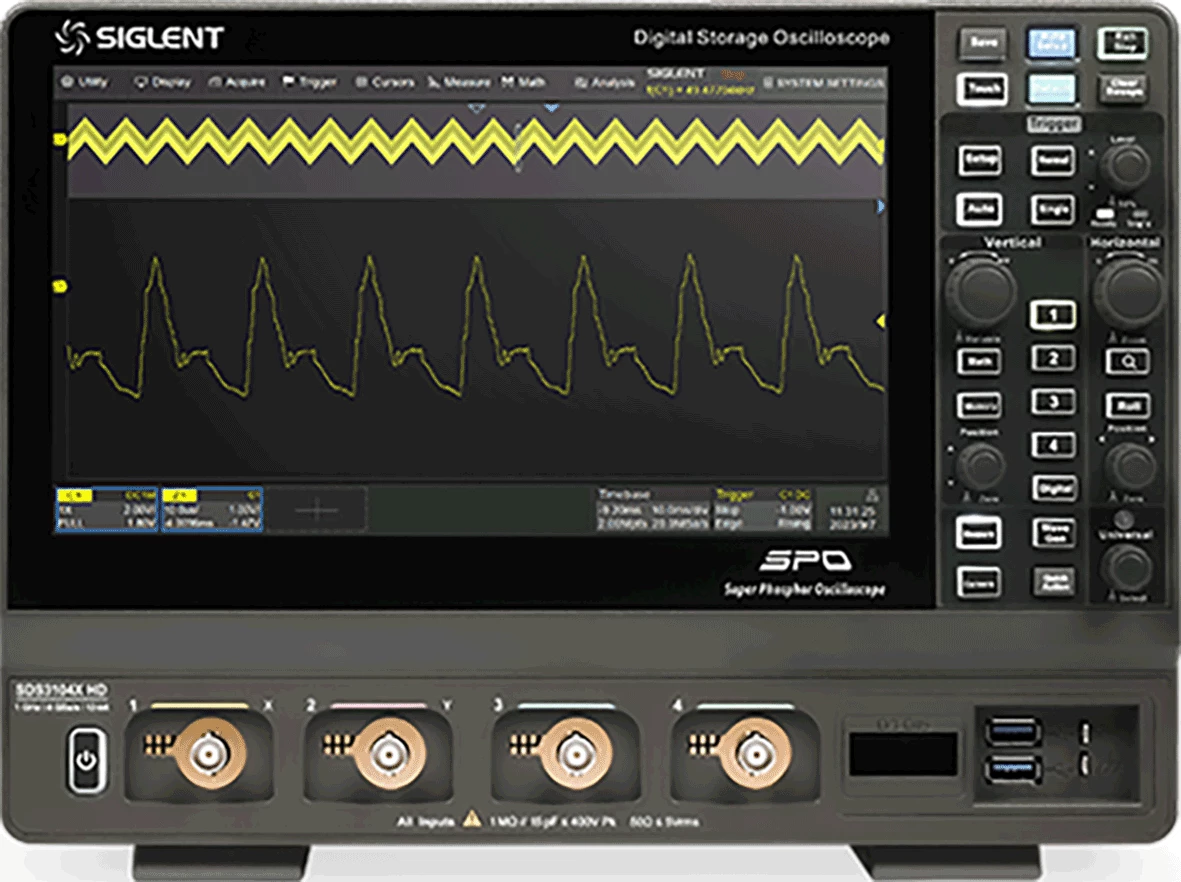

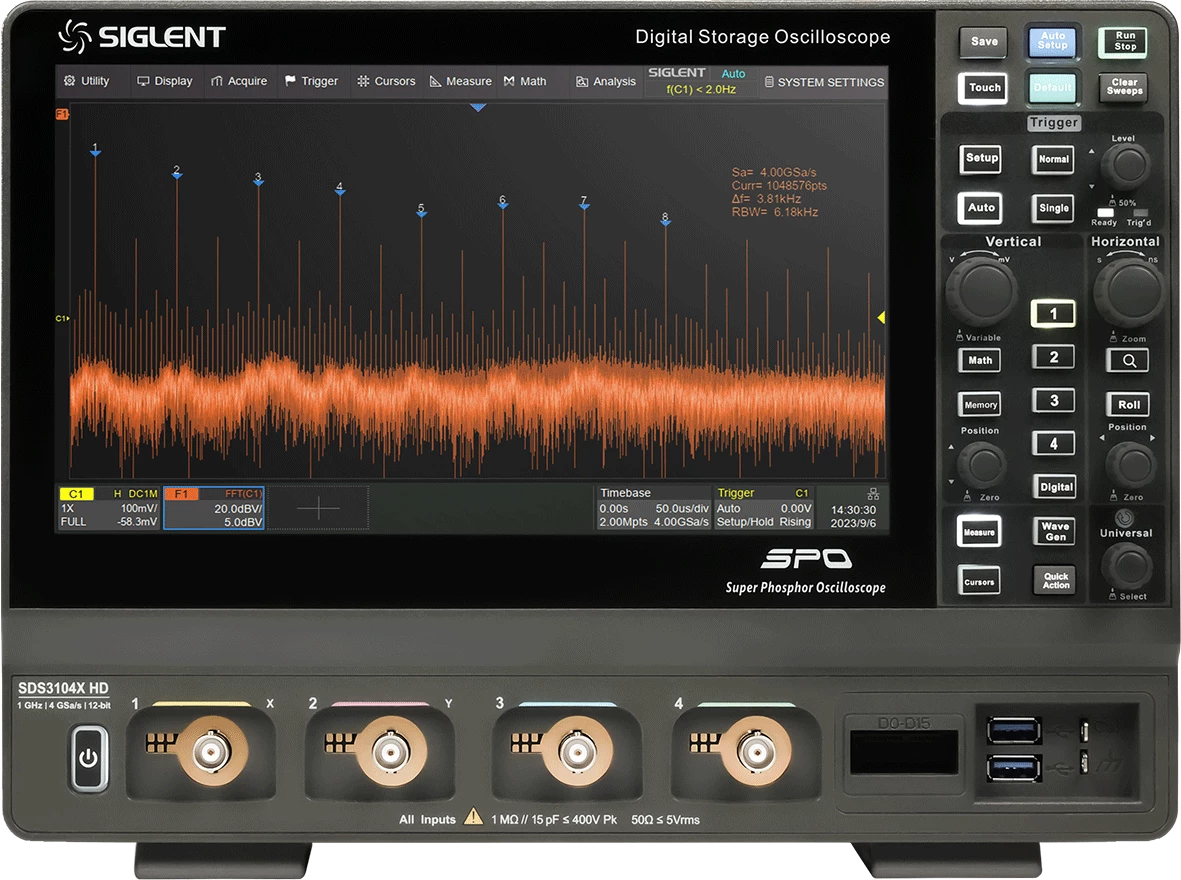

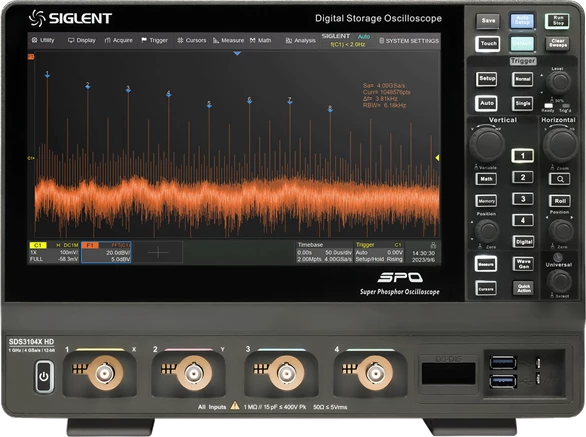

Siglent SDS3000X HD Serija

SIGLENT SDS3000X HD serija digitalnih osciloskopa dostupna je u verzijama sa širinom pojasa od 1 GHz, 500 MHz i 350 MHz, sa 12-bitnim A/D konverterima i brzinom uzorkovanja do 4 GSa/s.

• 4 analogna kanala sa maksimalnom širinom pojasa do 1 GHz i uzorkovanjem do 4 GSa/s
• 12-bitni A/D konverter za visok nivo preciznosti
• Nizak nivo šuma: 125 µVrms pri širini pojasa od 1 GHz
• SPO tehnologija za vrhunski kvalitet prikaza talasnih oblika
• Brzina osvježavanja talasnih oblika do 200.000 wfm/s u normalnom režimu i do 890.000 wfm/s u sekvencijalnom režimu
• Podrška za prikaz sa 256 nivoa intenziteta i prikaz tempereture boje
• Maksimalna dužina zapisa do 400 miliona tačaka po kanalu
• Napredni digitalni sistem okidanja: Edge (ivica), Slope (nagib), Pulse width (širina impulsa), Window (prozor), Runt, Interval, Dropout (prekid), Pattern (šablon), Video (sa podrškom za HDTV), Qualified, Nth edge, Delay, Setup/Hold time.
• Podrška za okidanje i dekodiranje serijskih magistrala: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester i ARINC429
• Sekvencijalni režim rada (Segmented acquisition) dijeli maksimalnu dužinu zapisa na do 80.000 segmenata sa minimalnim vremenom neaktivnosti između njih, za precizno hvatanje kvalifikovanih događaja
• Funkcija istorije talasnih oblika (History) sa kapacitetom do 80.000 frejmova
• Automatska mjerenja za preko 50 parametara, sa podrškom za statistiku, histogram, praćenje trenda, Gating mjerenje, kao i mjerenja na matematičkim, istorijskim i memorijskim signalima
• Četiri matematička traga sa podrškom za FFT do 4 miliona tačaka (4 Mpts), filtere, sabiranje, oduzimanje, množenje, dijeljenje, integraciju, diferenciranje, korjenovanje i uređivač formula
• Bogat skup funkcija za analizu podataka: pretraga, navigacija, digitalni voltmetar, brojač, histogram talasnih oblika, Bode dijagram i analiza snage
• Hardverski ubrzane funkcije za prosječno mjerenje (Average) i ERES, kao i visoko brzi Mask Test sa alatom za kreiranje korisničkih maski
• Opcionalno: 16 digitalnih kanala
• Opcionalni eksterni generator talasnih oblika frekvencije do 50 MHz
• Veliki 10,1-inčni TFT-LCD ekran rezolucije 1024 x 600 sa kapacitivnim ekranom osjetljivim na dodir
• Interfejsi uključuju: 2 x USB 3.0 Host, 1 x USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket/LXI), eksterni ulaz za okidanje, Aux Out (Pass/Fail, Trigger Out)
• Ugrađeni web server omogućava daljinsku kontrolu preko LAN porta putem web preglednika
• Podrška za SCPI komande za daljinsko upravljanje
• Mogućnost povezivanja spoljnog miša i tastature
